Hogyan javíthatja a CNC szervomotoros menethengerlőgép a pontosságot, a termelékenységet és a menetminőséget

Cikk összefoglaló: A CNC szervomotoros menethengerlő gépOlyan gyártók számára készült, akiknek pontos, megismételhető és hatékony menetformáló teljesítményre van szükségük.NERESAz NRS-25NC/NRS-15NC sorozatot kínálja, szervohajtású görgős tengelyekkel és előtolási mozgással, akár 30 tonnás gördülési nyomással és φ3–φ80 mm menetátmérő-tartománnyal. Ez a cikk bemutatja annak működési előnyeit, műszaki jellemzőit, alkalmazásait és a CNC menethengerlési megoldás kiválasztásakor figyelembe veendő kulcsfontosságú tényezőket.

Tartalomjegyzék

• Miért fontos a CNC szervotechnológia a menethengerlésben?
• Melyek a CNC szervomotoros menethengerlő gép főbb jellemzői?
• Mik a fő műszaki jellemzők?
• Milyen alkalmazásokat képes kezelni?
• Milyen előnyökre számíthatnak a gyártók?
• Hogyan válasszuk ki a megfelelő szálhengerlő gépet?
• Miért számít a gépkonfiguráció a gyártás során?
• Gyakran Ismételt Kérdések
• Következtetés

Miért fontos a CNC szervotechnológia a menethengerlésben?

A menethengerlés egy hidegalakítási folyamat, amelyben az edzett szerszámok nyomást gyakorolnak a munkadarabra, hogy meneteket hozzanak létre anélkül, hogy az anyagot levágnák. A precíziós rögzítőelemeket, tengelyeket, csavarokat, csigakkal kapcsolatos alkatrészeket és egyéb menetes alkatrészeket gyártó gyártók számára elengedhetetlen a görgő mozgásának és előtolásának pontos szabályozása.

A CNC szervomotoros menethengerlő gép javítja ezt a folyamatot azáltal, hogy szervomotorokat használ a görgős tengelyek és az előtolás mozgásának vezérlésére. A NERES specifikációi szerint a két görgős tengely szervohajtású, míg az előtoló tengely szervovezérlést is használ. Ez a konfiguráció összehangoltabb mozgásrendszert biztosít az igényes menetformázási műveletekhez.

Az alapvető mechanikus beállításhoz képest a CNC szervovezérlés megkönnyíti a gyártási paraméterek kezelését és megismétlését. Ez különösen értékes, ha a gyártóknak stabil méretteljesítményre van szükségük az ismételt gyártási tételeken keresztül.

A CNC szervomotoros menethengerlő gépet kereső vásárlók számára a legfontosabb szempontok a munkadarab méretei, a menetemelkedés, a hengerlési nyomás, az orsó sebessége, a szerszám konfigurációja és a szükséges gyártási módszer.

Melyek a CNC szervomotoros menethengerlő gép főbb jellemzői?

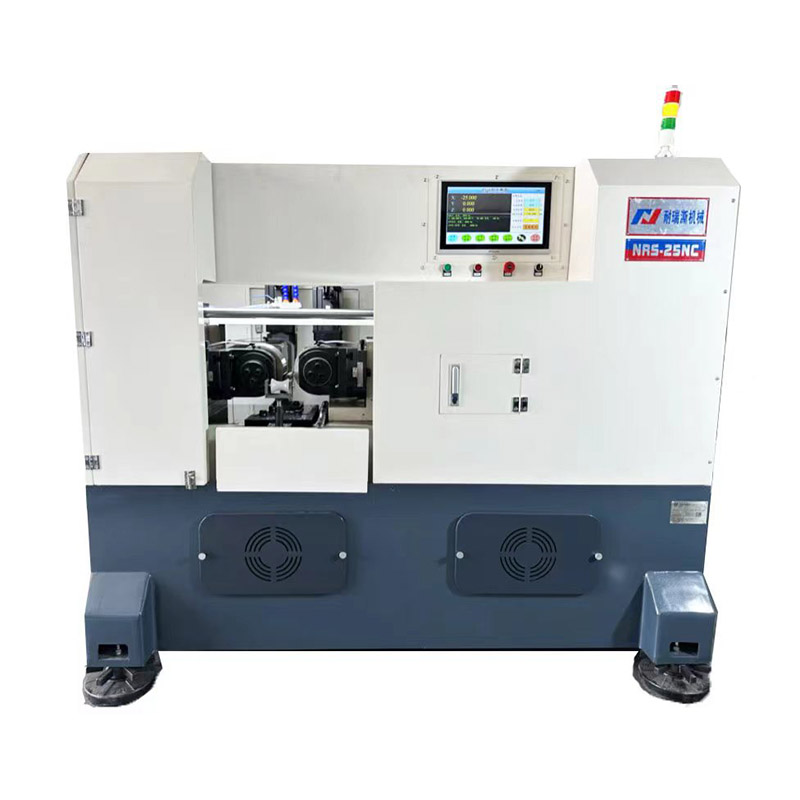

A NERES NRS-25NC/NRS-15NC sorozat a szervohajtás technológiáját egy merev menetformáló szerkezettel ötvözi. Kialakítása a közös háromszög menetekhez és a speciális fogprofilok szélesebb skálájához való, a kiválasztott hengerlési szerszámoktól és a munkadarab rajzától függően.

• Szervo motor hajtás:A görgős tengelyeket és az előtolás mozgását szervomotorok vezérlik.
• Nagy gördülési erő:A maximális gördülési nyomás eléri a 30 tonnát.
• Széles munkadarab tartomány:A gördülőmenet külső átmérője φ3 és φ80 mm között van.
• Rugalmas hangmagasság:A megadott specifikációkon belül a 0,6-8,0 mm-es menetemelkedések támogatottak.
• Változtatható orsó fordulatszám:Az orsó fordulatszáma 10 és 60 RPM között állítható fokozatmentes fordulatszám szabályozással.
• Több formázási lehetőség:A rajztól és a görgő konfigurációjától függően a gép képes csigafogakat, trapézfogakat, golyóscsavarokhoz kapcsolódó profilokat, recézett és gördülő hornyokat feldolgozni.

Ez a kombináció alkalmassá teszi a gépet azoknak a gyártóknak, akik rugalmas platformot keresnek, nem pedig egy szabványos menetgeometriára korlátozódó berendezést.

Mik a fő műszaki jellemzők?

A műszaki specifikációk kritikusak annak megítélésekor, hogy egy gép alkalmas-e egy adott gyártósorhoz. Az alábbi táblázat összefoglalja a NERES CNC szervomotor modell közzétett specifikációit.

Az általánosan használt 55°-os és 60°-os háromszögmenetek előtolási hengerléséhez a közzétett specifikáció legfeljebb φ80 mm átmérőjű, 8,0 mm-es maximális osztástávolságú és 150 mm-es maximális hosszúságú munkadarabokat jelöl meg. Átmenő hengerlés is elérhető az általánosan használt 55°-os és 60°-os háromszögmenetekhez, 8,0 mm-es osztásközzel, a megfelelő beállítástól függően.

Milyen alkalmazásokat képes kezelni?

A szervovezérelt menethengerlés egyik fő előnye, hogy a megfelelő szerszámválasztás és gépkonfiguráció révén képes támogatni a különböző alakítási követelményeket.

A tipikus feldolgozási lehetőségek a következők:

• 55°-os és 60°-os háromszög menet
• Féregfogprofilok
• Trapéz alakú fogprofilok
• Golyós csavarral kapcsolatos hengerlési alkalmazások
• A recézési műveletek
• Gördülő hornyok
• Egyéb testreszabott fogformák mérnöki rajzok alapján

A tényleges megmunkálási képességet mindig ellenőrizni kell a munkadarab rajzával, az anyaggal, a szükséges menetprofillal, a szerszám kialakításával, az átmérővel, a menetemelkedéssel és a gyártási módszerrel. Ez különösen fontos speciális alkatrészek esetében, ahol előfordulhat, hogy a szabványos menetméretek nem érvényesek.

Milyen előnyökre számíthatnak a gyártók?

1. Ellenőrzöttebb mozgás

A szervohajtású görgős tengelyek összehangolt mozgásvezérlést biztosítanak. Ez segíthet a gyártóknak abban, hogy megismételhető feldolgozási feltételeket hozzanak létre, amikor hasonló alkatrészeket gyártanak.

2. Rugalmas gyártási paraméterek

A 10–60 ford./perc orsó-fordulatszám-tartomány fokozatmentes szabályozással lehetővé teszi a gyártási paraméterek munkadarab- és alakítási követelmények szerinti beállítását.

3. Nagy alakítási kapacitás

A 30 tonnás maximális gördülési nyomással a gépet igényes hidegalakítási alkalmazásokhoz tervezték. A gördülőerő és a szervovezérelt mozgás kombinációja alapot ad a megfelelő méretű menetes alkatrészek stabil gyártásához.

4. Több feldolgozási lehetőség

A gyártóknak nem feltétlenül van szükségük külön berendezésre minden típusú fogformáló művelethez. Megfelelő görgőkkel és műszaki ellenőrzéssel egy platform különféle profilokat támogathat, beleértve a meneteket, a recézett és a gördülő hornyokat.

5. Ipari termelésre alkalmas

A gép alapos felépítése, 11 kW-os görgős meghajtása, 5,5 kW-os előtoló hajtásrendszere és körülbelül 2100 × 1600 × 2100 mm-es alapterülete alkalmassá teszi az ipari termelési környezetekhez, ahol fontos a berendezések stabilitása és megismételhetősége.

Hogyan válasszuk ki a megfelelő szálhengerlő gépet?

Ha a gépet kizárólag a maximális nyomás vagy motorteljesítmény alapján választja, az nem megfelelő konfigurációt eredményezhet. A megbízhatóbb beszerzési folyamat a tényleges alkatrészigényekkel kezdődik.

1. Határozza meg a munkadarab átmérőjét:Erősítse meg a gyártáshoz szükséges minimális és maximális nyersdarab átmérőt.
2. Menetemelkedés megerősítése:Hasonlítsa össze a kívánt emelkedést a gép támogatott tartományával.
3. Határozza meg a hengerlési módszert:Döntse el, hogy az adagoláson belüli vagy az előtoláson keresztüli hengerlés megfelelő-e.
4. Ellenőrizze a menet geometriáját:A szabványos háromszög menetekhez és speciális profilokhoz különböző szerszámok és konfigurációk szükségesek.
5. A termelési mennyiség értékelése:A nagy volumenű gyártás többet profitálhat a CNC-vezérlésből és az automatizált adagolási integrációból.
6. Tekintse át a gép méreteit:Biztosítson elegendő műhelyteret a gép számára, a kezelő hozzáférését, az anyagmozgatást és a karbantartást.
7. Beszélje meg a rajzot a gyártóval:A nem szabványos alkatrészek esetében a vásárlás előtti műszaki megerősítés csökkentheti a konfigurációs kockázatokat.

A NERES a menethengerlő gépek, menethengerlő szerszámok, menetszerszámok és kapcsolódó berendezések kínai gyártója és szállítója. Termékportfóliójában automata CNC menethengerlő gépek és egyéb menetformázó megoldások is megtalálhatók.

Miért számít a gépkonfiguráció a gyártás során?

A menethengerlési teljesítmény nem csak a gépen múlik. A gép, a hengerlők, a munkadarab anyaga, a nyersdarab átmérője, a kenés, a menet geometriája és a feldolgozási paraméterek közötti kapcsolat határozza meg a végeredményt.

Például előfordulhat, hogy ugyanannak a gépnek különböző görgőkre van szüksége, amikor a hagyományos háromszögmenetről speciális fogprofilra vált. Hasonlóképpen, a munkadarab anyagának vagy menetemelkedésének megváltoztatása paraméter-beállításokat igényelhet.

Ezért egy professzionális szállítónak értékelnie kell az alkatrészrajzot, mielőtt a végső konfigurációt javasolná. Ez a mérnök-orientált megközelítés különösen hasznos azoknak a vásárlóknak, akik egy kínai gyárból szereznek be testreszabott menethengerlő gépeket.

A NERES kijelenti, hogy CNC menethengerlési megoldásai az ügyfelek igényei szerint testreszabhatók, és technikai támogatást nyújt a megfelelő berendezések kiválasztásához.

Gyakran Ismételt Kérdések

Mi az a CNC szervomotoros menethengerlő gép?

Ez egy CNC vezérlésű menetformázó gép, amely szervomotorokat használ a görgős tengelyek meghajtására és az előtolás mozgására. A NERES NRS-25NC/NRS-15NC sorozatot menethengerlésre és egyéb alakítási műveletekre tervezték, mint például a hornyok recézésére és hengerelésére, a görgő konfigurációjától függően.

Mekkora menetátmérőt tud feldolgozni a NERES gép?

A közzétett specifikáció a gördülőmenet külső átmérőjének tartományát φ3–φ80 mm, a gördülőmenet emelkedési tartománya pedig 0,6–8,0 mm között van.

Mekkora a maximális gördülési nyomás?

A maximális megadott gördülési nyomás 30 tonna. A tényleges feldolgozási körülményeket a munkadarab, az anyag, a menet geometria és a hengerlők alapján kell értékelni.

Ez a gép meg tudja dolgozni a speciális fogprofilokat?

Igen. A gyártó szerint a gép képes csigafogak, trapézfogak, gömbcsavarokhoz kapcsolódó profilok, recézett, gördülő hornyok és egyéb fogformák megmunkálására, ha a munkadarab rajz alapján meghatározzák a kívánt konfigurációt.

Mit kell megadnom árajánlatkéréskor?

A pontos ajánlás érdekében a vásárlóknak meg kell adniuk a munkadarab rajzát, az anyagot, a nyersdarab átmérőjét, a kész menet átmérőjét, a menetemelkedést, a menethosszt, a szükséges gyártási mennyiséget és a kívánt hengerlési módot. Ezek az adatok lehetővé teszik a szállító számára, hogy pontosabban értékelje a gép konfigurációját és a megfelelő hengerlőszerszámokat.

Következtetés

A CNC szervomotoros menethengerlő gép értékes befektetés lehet azon gyártók számára, akik szabályozott alakítást, megismételhető feldolgozást, rugalmas menetgyártást és ipari minőségű hengerlési kapacitást keresnek. A NERES NRS-25NC/NRS-15NC sorozat támogatja a φ3–φ80 mm-es gördülőmenet átmérőjét, a 0,6–8,0 mm-es menetemelkedést, a fokozatmentes 10–60 ford./perc orsófordulatszámot és az akár 30 tonnás hengerlési nyomást.

Ha egy gépet standard menetekre, speciális fogprofilokra, recézésre vagy egyéb precíziós alakítási követelményekre értékel, a legjobb megközelítés az, ha a gép konfigurációját a tényleges alkatrészrajzi és gyártási célokhoz igazítja.Vegye fel velünk a kapcsolatotmunkadarab specifikációival és gyártási követelményeivel, hogy megvitassák a NERES megfelelő CNC szervomotoros menethengerlő gépi megoldását.
