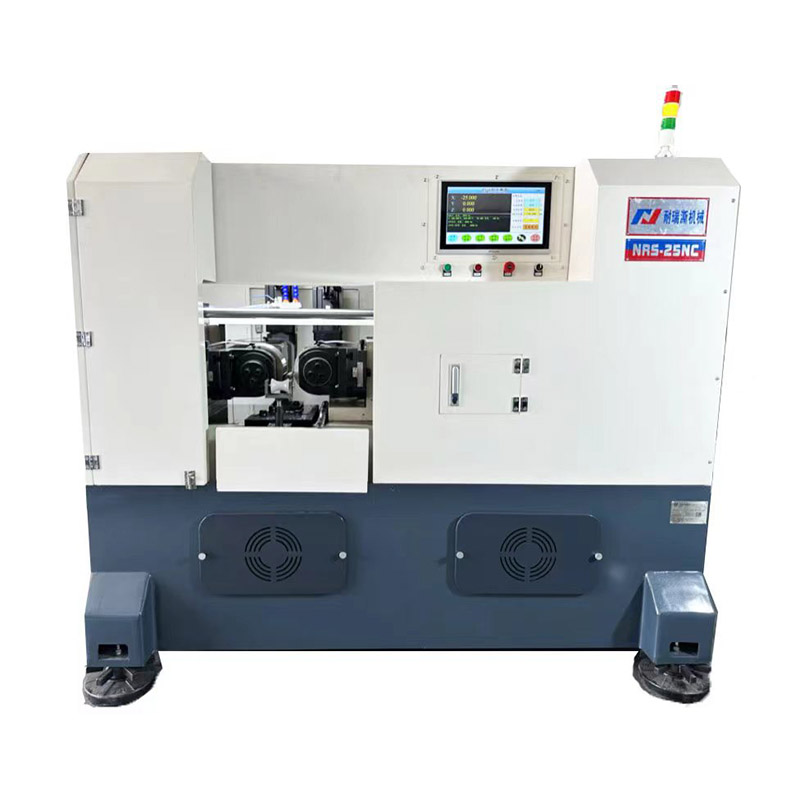

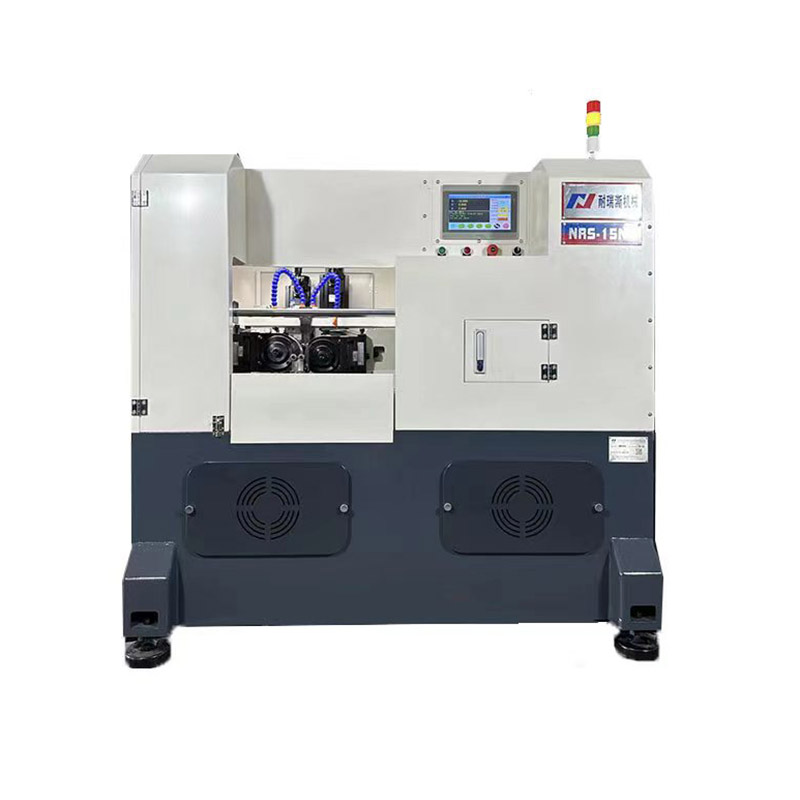

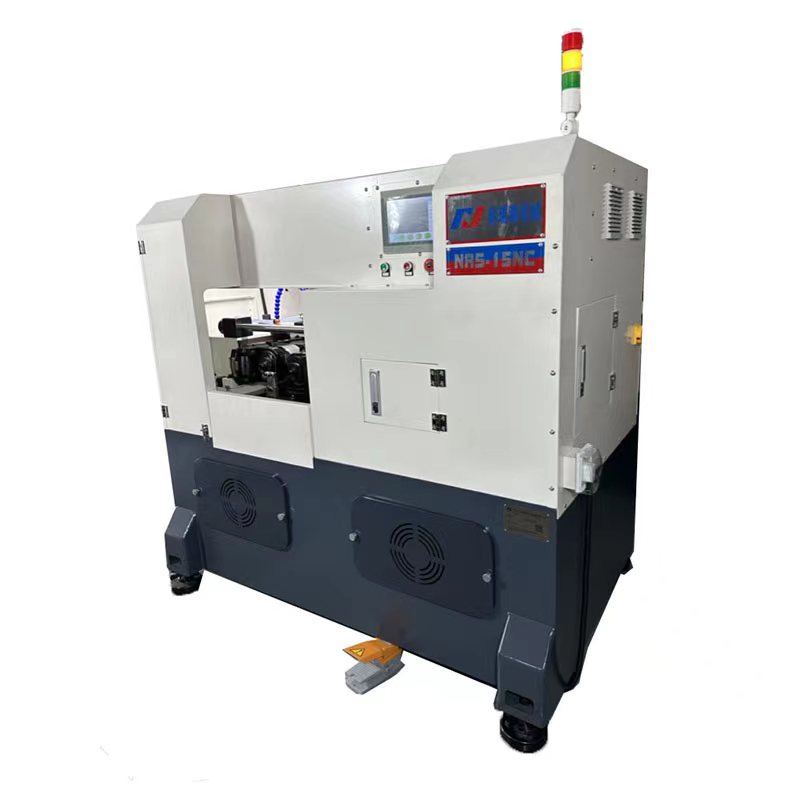

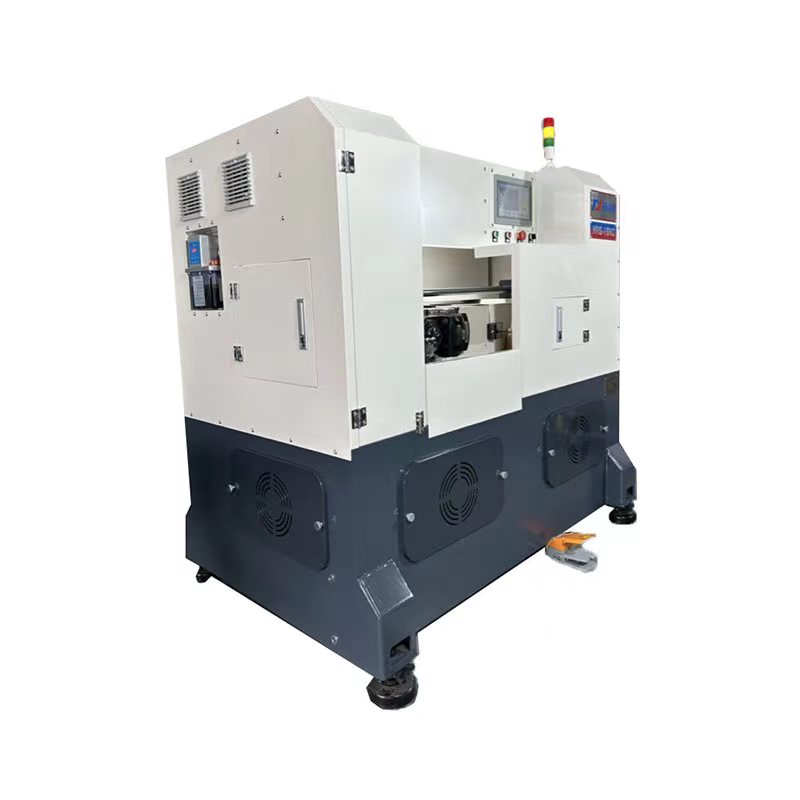

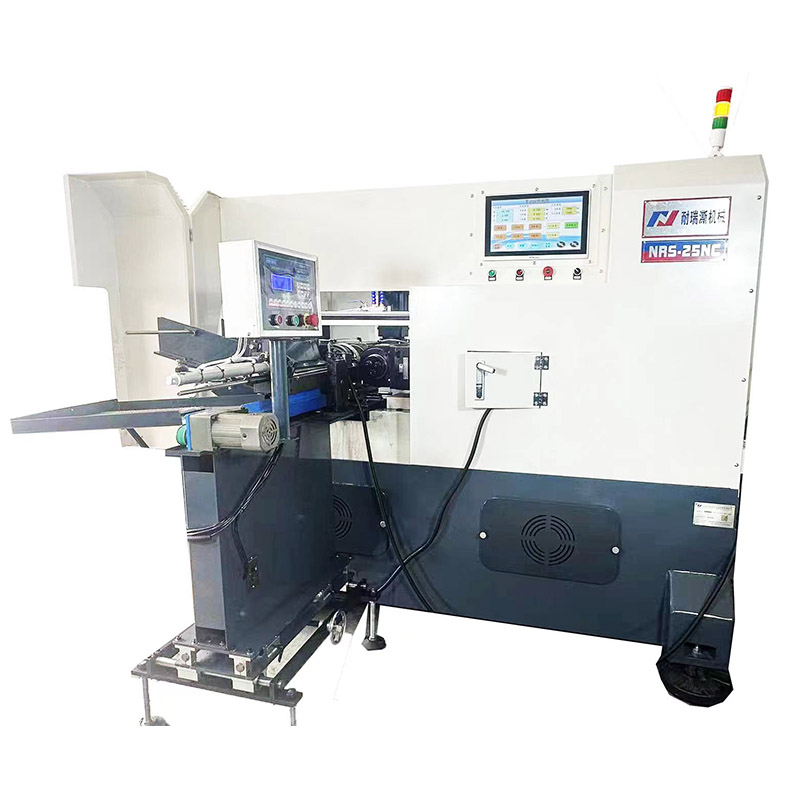

CNC szervo-motor szálgörgőgép

CNC szervo-motor szálgörgőgép

I 、 A CNC szálgörgőgép fő jellemzői:

   A. A modellkód a szervo motoros meghajtó, a maximális kimenet 30 tons.

  B. A következő munkadarabok a henger típusának megfelelően készíthetők:

   1. [A takarmányban]: A gyakran használt 55 ° és 60 ° háromszög szál, a CNC szálgörgőgép feldolgozhatja a munkadarabot:

       Átmérő ≤ 280 mm, hangmagasság 8,0 mm, a maximális hossz 150 mm

  2.

C. Szerkezeti jellemzők: A két henger tengelyt szervómotorok hajtják, és a takarmánytengelyt szervómotorok hengerelik

     Gyöngy rúd átadása a takarmányba.

D. Ez a gördülőgép számos fogformát is feldolgozhat, például: féregfogak, trapézfogak, golyó

   Csavar, gördülést, kagylót, gördülő horonyt stb. A rajz felületének megfelelően kell meghatározni.

II 、 Műszaki előírások:

 1. A gördülő szál külső átmérője: φ3 ~ φ80 mm

 2. Rolling szál hangmagasság: 0,6 ~ 8,0 mm

 3. orsósebesség: 10 ~ 60 fordulat / perc (Stepless sebességszabályozás)

 4. A huzalgörgő külső átmérője (Max): φ210 mm, Keyway mérete 20*8 mm/mm.

 5. orsó külső átmérője: φ75 mm (H7)

 6. A huzalgörgő szélessége és hossza: A leghosszabb a munkadarab igénye szerint 150 mm -re használható

 With, - az általános általános előírások 35, 40, 50, 60, 70, 100 mm

  7. A két orsó közötti maximális távolság: 280 mm

 8. Minimális távolság két orsó között: 180 mm

 9. maximális gördülési nyomás: 30ton

 10. Roller meghajtó lóerő: 11kW

 11. Táplálék -meghajtó lóerő: 5,5 kW

 12. Magasság a talajtól a hengerközpontig: 1050 mm

 13. alapterület: 2100 lmm*1600Wmm*2100HMM

 14. Nettó súly: 3200 kg; Bruttó súly: 3000 kg
